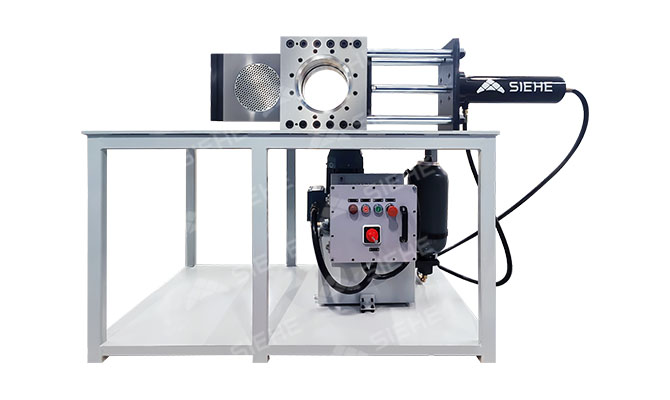

板式快速换网器
板式快速换网器是一种专为聚合物（如塑料、橡胶）熔体过滤设计的高效、自动化的切换装置，核心功能是在挤出、造粒等连续生产过程中，在线过滤熔体中的杂质和外来颗粒，确保最终产品的纯净度与质量，并能通过快速切换滤网工位，实现在不停机、不中断料流的情况下更换滤网。根据工位设计的不同，可分为单板双工位和双板双工位等多种类型，以适配不同生产需求，广泛应用于胶粘剂、橡胶、化纤制品、塑料挤出、造粒、管材、吹膜、板材等众多领域。
产品介绍
| 物料粘度 | 100~40000Pa.s |
| 过滤细度 | 约600um |
| 应用领域 | 胶粘剂、橡胶、化纤制品、造粒、管材、吹膜、板材的生产；其他热塑性塑料制品的生产以及物料的共混过滤。 |
| 适用物料 | 物料粘度在40000Pa.s以下，过滤细度大于600um的各种物料；如：胶粘剂、橡胶、波纹管、管材、PVC、PC、PMMA、PET、PS、PU、PP、PE等千余种物料。 |
工作原理
板式快速换网器是由内置滤网的精密加工板件、液压驱动装置、密封组件以及加热温控系统构成。在单块板件上设计有两个滤网工位。一个工位在线工作时，另一个处于备用状态。换网时，利用蓄能罐式液压站实现工作工位和预备工位的快速切换，高效换网，实现真正的不停机、不漏料。加热系统确保物料温度稳定，防止冷却堵塞；控制系统则对整个换网过程进行精确调控。
产品优势
-
换网迅速、操作便捷
可在2秒内完成换网操作，双过滤通道交替工作，实现真正的不停机连续生产，显著提高生产效率。模块化设计使日常维护、滤网更换操作简便，降低人员操作强度与培训成本
-
密封性好、过滤面积大
采用柔性压力激活密封结构，密封随熔体压力自动激活、自动补偿，有效防止高压下的物料泄漏，保障长期运行的可靠性。拥有较大的过滤面积，能快速滤除杂质，保障产品纯度
-
结构可靠，工艺适应性强
设备采用耐高压、耐高温的合金钢制造，可在压力25Mpa,、400℃ 的高温工况下稳定运行，满足绝大多数聚合物物料的加工条件。其流道设计短而平直，料流经过时温度和压力变化小，有效保障产品生产的稳定性与一致性，适合高粘度及热敏性物料
-
非标性强
可根据客户要求提供防爆设计，材质可按需采用SS304\SS316L不锈钢或其他特种合金
技术参数
| 型号
Type |
滤网直径 (mm)
Screen-Dm |
产量（kg/h）
Capacity |
加热功率 (kw)
Heating Power |
适用料压 (Mpa)
Pressure |
| DHB-70 | ∅70 | 60-250 | 2.0 | ≤50 |
| DHB-100 | ∅100 | 110-400 | 2.4 | ≤50 |
| DHB-150 | ∅150 | 200-800 | 4.5 | ≤40 |
| DHB-180 | ∅180 | 300-1100 | 4.5 | ≤35 |
| DHB-200 | ∅200 | 400-1200 | 8 | ≤35 |
| DHB-220 | ∅220 | 400-1500 | 8 | ≤30 |
| DHB-250 | ∅250 | 600-1800 | 8 | ≤30 |
| DHB-300 | ∅300 | 700-2100 | 11.5 | ≤25 |
| DHB-330 | ∅330 | 800-2300 | 15 | ≤25 |
| DHB-350 | ∅350 | 1000-2800 | 16.4 | ≤20 |
| DHB-400 | ∅400 | 1300-3700 | 21 | ≤20 |
| DHB-450 | ∅450 | 1500-4500 | 30 | ≤15 |
| DHB-500 | ∅500 | 2000-6000 | 40 | ≤15 |
