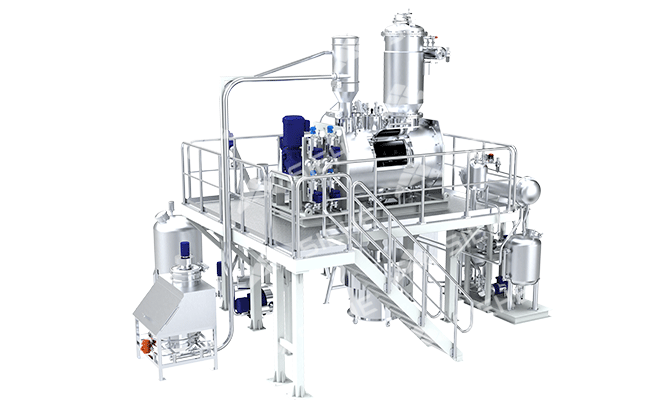

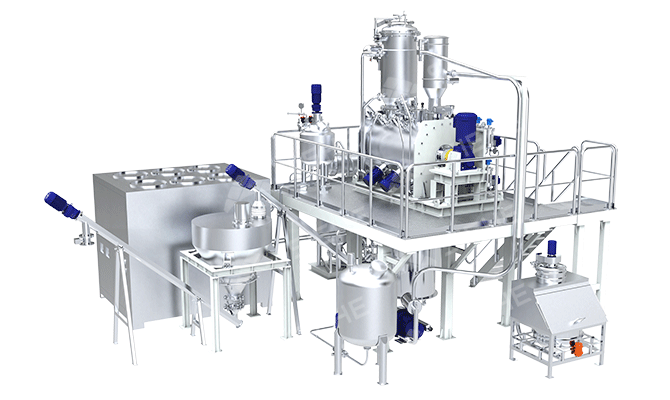

卧式（犁刀）真空干燥系统

卧式犁刀真空干燥系统，集成自动进料配料、混合干燥、成品包装和在线清洗等功能，依托先进的HMI智能控制技术，实现生产环节全自动化，广泛应用于电池材料、食品、化工、建材等多行业。系统采用密闭式输送方式，粉体原料经小袋投料站完成无尘投料与输送，液体原料由液体储罐加压输送至干燥机，搭载梅特勒托利多称重传感器，精度达3‰。核心设备卧式犁刀真空干燥机集混合、干燥、反应、包覆与造粒等多功能于一体，犁式搅拌器配合高速飞刀，迅速抛散、解聚块状和团状物料，防止湿润粉团结块，强化混合效果。整机真空度可达5mbar，高真空度显著提高干燥效率和干燥效果，并降低能耗。干燥完成后，物料自动进入成品仓并连接包装系统，实现高精度、低粉尘自动包装。整套系统采用模块化布局设计，配备钢结构操作平台，将投料、混合干燥、出料、成品暂存及自动包装等单元有机整合，不仅优化设备布置和工艺衔接，还便于操作维护，提高空间利用率。

发送邮件

产品介绍

工作范围	50–20,000L
设备材质	SS304/SS316L/SS321不锈钢、耐磨钢、双相钢、纳米陶瓷喷涂、特氟龙喷涂、碳化硅喷涂、氧化锆喷涂、氧化铝喷涂、碳化钨喷涂等
搅拌器样式	犁刀形式：标准犁刀、齿边犁刀、铲刀式、齿形铲刀式飞刀形式：多层式、Z型、莲花式
真空度	可达5mbar
加热温度	50-300℃

工作原理

粉体与液体原料通过自动配料单元精准输送至卧式犁刀干燥机内，犁刀搅拌器高速旋转，促使物料产生强烈的轴向与径向运动，在混合腔内形成强大紊流，提升粉料的混合均匀性与效率；配合侧置高速飞刀，迅速抛散、解聚结块，防止湿润粉团结块。干燥机带加热夹套，可通过热水/热油/蒸汽等进行加热，干燥过程中，粉尘被带反吹的除尘器阻挡，溶剂经加热变为蒸汽由真空泵抽出；高真空环境降低溶剂沸点，实现低温干燥，大幅缩短加热与冷却时间，提高干燥效率。干燥完成后，物料经出料口进入带破拱装置的成品仓，再由气动蝶阀输送至包装机，包装系统根据称重信号自动调节喂料速度，实现高精度自动包装。批次结束后，系统可一键启动CIP清洗程序，360°旋转喷淋头对筒体、犁刀及飞刀进行全面冲洗，保证无物料残留与交叉污染。

产品优势

高真空度、干燥效率高
整机真空度可达5mbar，密闭性好，高真空度可显著提高干燥效率和干燥效果，干燥度可达100ppm，并降低干燥能耗。设备可作为混合机、反应器使用，正压可按照低压压力容器设计制造。
高性能机械密封
设备采用集装式双端面机械密封，全面满足高温、高压、高速度、高真空度等要求，并配备冲洗监测系统，安全可靠。机械密封位精心设计，有效密封粉料堆积的轴端缝隙，无死角。
耐高温、高安全性
设备采用耐高温设计，最高温度可达300 ℃。采用独特的机械型热膨胀补偿技术，适应热胀冷缩，满足各种高温工况。整机支持防爆型设计，可满足Zone 1&21要求，安全性高。
耐腐蚀性强、高纯度保证
设备耐腐蚀性强，多种材质可选。密封材料可选：全氟醚、PTFE、PEEK、氟硅橡胶等；金属材料可选：SS304/SS316L/SS321不锈钢、耐磨钢、双相钢、哈氏合金钢、钛材等；表面涂层可选：纳米陶瓷喷涂、特氟龙喷涂、碳化硅喷涂、氧化锆喷涂、氧化铝喷涂、碳化钨喷涂等。避免设备本体材料污染，无金属接触，保障材料纯度与电化学性能。
自研放料球阀
采用世赫研制的气动球阀，独特结构设计，确保开启闭合时与搅拌桨无干涉；关闭后完全贴合筒体内壁，搅拌无死角，并配备脉冲清洁吹扫，可彻底排空。
