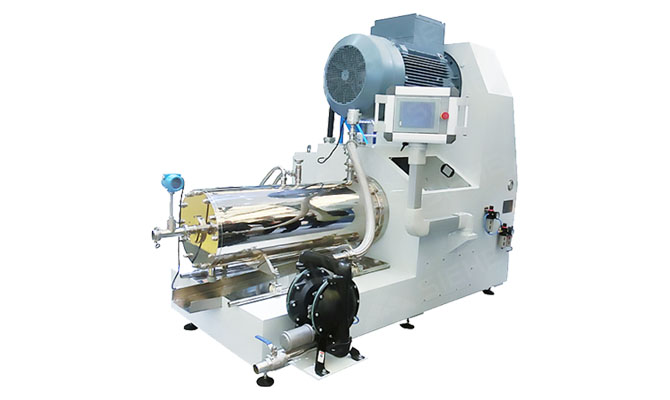

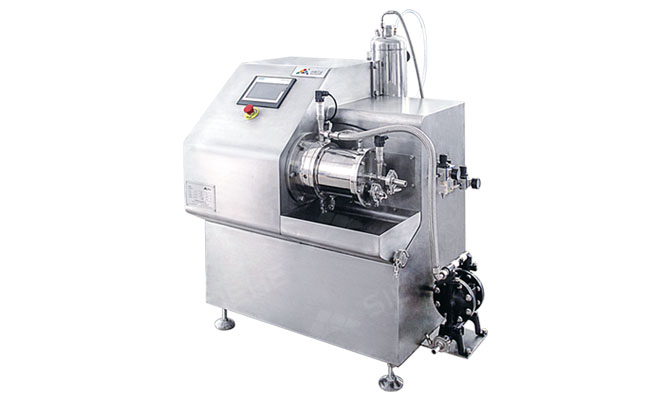

棒销式纳米珠磨机
超细棒销式卧式砂磨机是一款连续工作方式的超细湿法研磨设备。腔体设计具有较小的长度/直径比例，能量密度高；其采用外驱动筛网出料装置，超大出料面积，驱动器采用棒销式转子，迫使珠子无规则碰撞，极大的提高了研磨效率，亦使设备能适用于高粘度的浆料研磨。选用φ0.2~1.6mm钇稳定锆珠（95%锆），研磨细度佳，普遍可以达到5微米以下，个别可达亚微米甚至纳米级别；密封结构采用双端面机械密封，并配有自润滑系统，密封液与物料相溶，德国机械密封技术，全氟密封圈，能耐多种溶剂，机封具有可靠性和耐用性；特制的高耐磨合金钢材料，保证了设备的使用寿命；采用分段式双螺旋水道更利于冷热置换，在确保产品细度和研磨效率的同时，又保障了产品品质。
产品介绍
| 物料粘度 | ≤50,000 cps |
| 生产能力 | 10-4000L/小时 |
| 应用领域 | 溶剂型与水性油墨、色浆、汽车漆、电子浆料、陶瓷浆料等领域 |
| 适用物料 | 物料粘度在50,000cps以下，研磨细度要求较高的浆料,如数码印刷油墨、胶印油墨、工业漆、炭黑色料、水彩颜料等产品 |
工作原理
输送泵将料罐（拉缸）内的物料与研磨腔形成循环研磨；研磨腔内主轴上装有多排棒销式转子，其驱动腔内高填充率研磨介质产生碰撞，物料中的颗粒受到研磨介质不断的碾压，同时，分离筛使研磨介质停留在研磨腔内，而物料不断的从研磨腔循环回到料罐（拉缸），达到粒径变小，粒径范围变窄的目的。
产品优势
-
大流量，高效率
德国技术，采用栅栏式分离器，外驱动筛网出料装置，大大提高了过滤面积，保证物料的通畅性，极大的提高了研磨效率；棒销式转子驱动锆珠碰撞更加无规则，能够满足高粘度浆料的研磨。
-
超细锆珠，纳米研磨
分离筛可选细度0.1mm/0.3mm/0.5mm不等，可加装0.3mm~1.6mm钇稳定锆珠（≥95%氧化锆含量），使物料细度达到亚微米甚至纳米变成可能。
-
安全监控，产品稳定
分段式双螺旋水冷夹套，极好的控制产品温度，针对温度特别敏感的浆料，还可以增加主轴冷却和端面冷却，确保研磨热量及时换出；带水温、料温、料压、水压、气压等即时监控及保护系统，确保设备正常运行以保障产品品质。
-
规格齐全，可定制
设备规格从2L到300L，规格齐全；可定制防爆型产品，转子可选用硬质合金、氧化锆、碳化钨等材质。
视频欣赏
技术参数
| 棒销式砂磨机（纳米级） | 介质最小可达0. 1mm | ||||||
| 机型 | 有效体积 [L] | 建议处理量 [L] | 驱动功率 [kW] | 研磨介质 [mm] | 重量[kg] | 外形尺寸[mm] | 冷却水 [L/h] |
| SWZP-05 | 0.3/0.5 | 1-10 | 4 | 0.2-2.0 | ≈120 | 1200*820*1350 | 250-400 |
| SWZP-2 | 2 | 5-50 | 7.5 | 0.2-2.0 | ≈400 | 1200*800*1500 | 1000-1500 |
| SWZP-4 | 4 | 15-100 | 11-15 | 0.2-2.0 | ≈450 | 1300*900*1600 | 1000-1500 |
| SWZP-10 | 10 | 30-300 | 18.5-30 | 0.2-2.0 | ≈1000 | 1400*1000*1600 | 1200-2000 |
| SWZP-25 | 25 | 100-1000 | 37-45 | 0.2-2.0 | ≈1600 | 2100*1000*1700 | 1800-2500 |
| SWZP-60 | 60 | 200-2000 | 75-90 | 0.2-2.0 | ≈3500 | 2300*1200*2300 | 2000-4000 |
| SWZP-150 | 150 | 600-6000 | 160-250 | 0.2-2.0 | ≈6000 | 2600*1500*2400 | 2500-6000 |
| SWZP-400 | 400 | 2000-10000 | 315-500 | 0.2-2.0 | ≈12000 | 2800*1600*2700 | 3000-10000 |
